RXI-150環形被動防護網

日期:2021-12-31 11:04:56 / 人氣:787 / 來源:本站


型號

網型

/下支撐繩(每跨平均減壓環數)網型

上拉錨繩

側拉錨繩

下拉及中間加固拉錨繩

縫合繩

RXI   -150

R12/3/300

Φ22雙繩,每跨每根各1個減壓環(6)

Φ18單繩,字形布置,每根1個減壓環

Φ18雙繩

Φ18單繩

Φ12

1:除上述構成外,均含鋼柱(系統高度為3/4/5/6/7m時,分別為16/18/20/20B/22B號工字鋼加工而成)和拉錨錨桿(側拉錨桿一般為2φ16*2.52φ16*3鋼絲繩錨桿,其余為2φ16*2鋼絲繩錨桿)。

2:是不帶鋼絲格柵根據需攔截石尺寸設計確定。

3:要求帶減壓環的,φ12-φ14鋼絲繩帶GS-8000減壓環,φ16-φ18鋼絲繩帶GS-8001減壓環,φ20-φ22GS-8002減壓環,其能量吸收能為分別不應小于30/50/130KJ,啟動荷載應介于其相連的鋼絲繩最小破斷拉力的20%-30%,若改變減壓環性能參數,則應改變其配置數量。

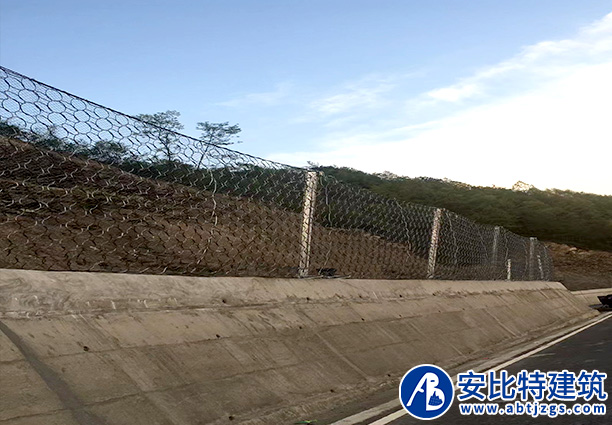

被動防護網是由鋼絲繩網、環形網、固定系統、減壓環和鋼柱四個主要部分構成。鋼柱和鋼絲繩網連接組合構成



一個整體,對所防護的區域形成面防護,從而阻止崩塌巖石土體的下墜,起到邊坡防護作用。



被動防護網的柔性和攔截強度足以吸收和分散傳遞500KJ以內的落石沖擊動能,消能環的設計和采用使系統的抗沖擊能力得到進一步提高SNS被動防護網與剛性攔截和砌漿擋墻相比較,改變了原有施工工藝,使工期和資金得到減少。



材質:鋼絲繩網、支撐繩和減壓環構造:由鋼絲繩網或環形網(需攔截小塊落石時附加一層鐵絲格柵)、固定系統(錨桿、攔錨繩、基座和支撐繩)、減壓環和鋼柱四個主要部分構成。



產品質量標準需符合“中華人民共和國鐵道行來標準:JT/T1328-2004”和“中華人民共和國交通行業標準:JT/T1328-2020”。
